顆粒型溫度保險絲和10W卷線電阻器組合成一體的制品。
P10K是不含鉛?鎘的制品。(RoHS對象制品)
P10K能在超負荷等異常時，發揮它的優越切斷特性。
特別是采用了對突入電流有優越性能的電阻素子，最適合防止突入電流。

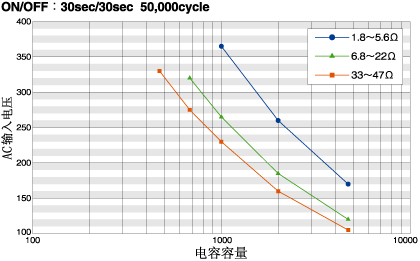

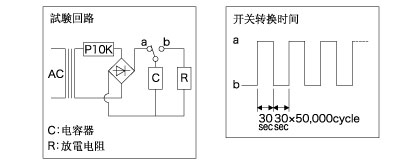

防沖擊電阻特性
尺寸
Unit : mm
| A | 7.5±0.5 |
| B | 3.5＋1、?0.5 |
| C | 34±0.5 |
| D | 17.5±0.5 |
| E | 11±0.5 |
| F | Φ0.80±0.04 |
| G | Φ1.00±0.04 |
構造圖
 | 陶瓷殼 |
 | 硅樹脂水泥 |
 | 電阻素子 (陶瓷礙子） |
 | 溫度保險絲 |
 | 導線 (鍍錫軟銅線) |
品名構成
額定
| 品名 | P10K J13 | P10KJ15 | |
| 額定電力（25°C） | 4.5W | 5.0W | |
| 額定電阻值 | 1.8～1kΩ※1 | 1.8～1kΩ※1 | |
| 電阻值容許偏差 | ±5％ | ||
| 溫度保險絲 | 品名 | LE128 | LE152 |
| 額定動作溫度Tf | 133°C | 157°C | |
| 額定電壓 | AC250V | AC250V | |
| 額定電流 | 15A | 15A | |
| UL C-UL | ○ | ○ | |
| TUV | ○ | ○ | |
※

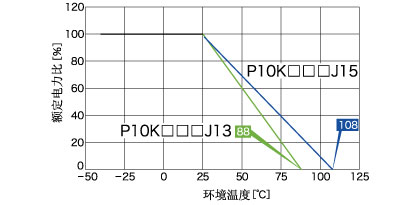

降低負荷曲線

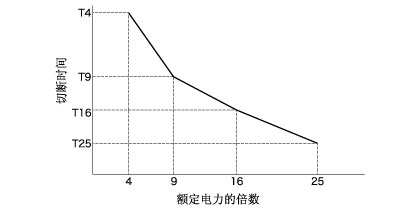

切斷性能
| 切斷時間（秒以?xún)?nèi)） | |||
|---|---|---|---|
| T4 | T9 | T16 | T25 |
| 1小時以?xún)?nèi) | 90 | 55 | 40 |

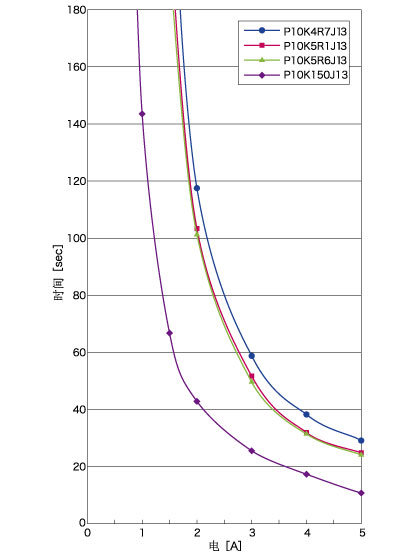

切斷特性
P10KJ13
安全規格認定
P10KJ13
| 品名 | UL、C-UL | TUV |
|---|---|---|
| P10K1R8J13 | E73591 | J50082301 |
| P10K2R2J13 | E73591 | J50082301 |
| P10K3R3J13 | E73591 | J50082301 |
| P10K3R9J13 | E73591 | J50082301 |
| P10K4R7J13 | E73591 | J50082301 |
| P10K5R1J13 | E73591 | J50082301 |
| P10K5R6J13 | E73591 | J50082301 |
| P10K6R8J13 | E73591 | J50082301 |
| P10K8R2J13 | E73591 | J50082301 |
| P10K100J13 | E73591 | J50082301 |
| P10K120J13 | E73591 | J50082301 |
| P10K150J13 | E73591 | J50082301 |
| P10K220J13 | E73591 | J50082301 |
| P10K330J13 | E73591 | J50082301 |
| P10K390J13 | E73591 | J50082301 |
| P10K470J13 | E73591 | J50082301 |
P10KJ15
| 品名 | UL、C-UL | TUV |
|---|---|---|
| P10K1R8J15 | E73591 | J50081682 |
| P10K2R2J15 | E73591 | J50081682 |
| P10K3R3J15 | E73591 | J50081682 |
| P10K3R9J15 | E73591 | J50081682 |
| P10K4R7J15 | E73591 | J50081682 |
| P10K5R1J15 | E73591 | J50081682 |
| P10K5R6J15 | E73591 | J50081682 |
| P10K6R8J15 | E73591 | J50081682 |
| P10K8R2J15 | E73591 | J50081682 |
| P10K100J15 | E73591 | J50081682 |
| P10K120J15 | E73591 | J50081682 |
| P10K150J15 | E73591 | J50081682 |
| P10K220J15 | E73591 | J50081682 |
| P10K330J15 | E73591 | J50081682 |
| P10K390J15 | E73591 | J50081682 |
| P10K470J15 | E73591 | J50081682 |
性能規格
進行以下品質試驗;提供通過標準規格認證的產品。電阻值
- 規格
- 在±5%以?xún)?nèi)。
- 試験方法
- 導線端子間施加下表的直流電壓進行測定。
| 額定電阻值范圍［Ω］ | 最高承受電壓［V］ | |
|---|---|---|
| 1以上 | 10未満 | 0.3 |
| 10以上 | 100未満 | 1 |
動作溫度
- 規格
- P10KJ13：133+0-7°C
P10KJ15：157+0-7°C - 試験方法
- 制品在每分鐘0.5°C的油槽中，制品動作時油槽內溫度的測定。測定開始定額溫度為-20°C、檢測電流在10mA以下。
絕緣電阻
- 規格
- 主體?導線端子間 在1000MΩ以上
兩根導線端子間 在0.2MΩ以上 - 試験方法
| 主體?導線端子間 | 在水泥殼卷上的金屬箔與導線端子間施加DC500V進行測定。 |
|---|---|
| 兩根導線端子間 | 動作試驗后，導線端子間施加DC500V進行測試。 |
耐電圧
- 規格
- 主體?導線端子間 能承受1分鐘
兩根導線端子間 能承受1分鐘 - 試験方法
| 主體?導線端子間 | 在水泥殼卷上的金屬箔與導線端子間施加AC1.5kV１分鐘進行測定。（檢測電流0.5mA） |
|---|---|
| 兩根導線端子間 | 動作試驗后，導線端子間施加AC500V１分鐘進行測定。（檢測電流0.5mA） |
電阻溫度係數
- 規格
- ±250ppm/°C
- 試験方法
- 常溫／70°C up
短時間過負荷
- 規格
- ±（2%+0.05Ω）
- 試験方法
- 額定電力×10倍，承受5秒鐘
焊接耐熱性
- 規格
- ±（1%+0.05Ω）
- 試験方法
- 265°C±5°C, 10 sec.
端子強度
- 規格
- 無斷線、松動、破損。
- 試験方法
- 拉力 20N, 1 min
扭曲 90°C 1 cycle
耐濕性
- 規格
- ±（2%+0.05Ω）
- 試験方法
- 40°C 濕度90～95%RH 10000小時
負荷壽命特性
- 規格
- ±（3%+0.05Ω）
- 試験方法
- 額定負荷1000小時、1.5小時ON/0.5小時OFF的周期
